• 02. März 2023 · 13:02 Uhr

Wie die Formel-1-Teams trotz Verbot einen "Outwash"-Effekt erzeugen wollen

Viele Formel-1-Teams versuchen mit cleveren Frontflügelkonzepten den Sinn der 2022 neu eingeführten Aerodynamikregeln zu umgehen: Das sind die Tricks

(Motorsport-Total.com) - Die Ausarbeitung des Formel-1-Reglements für 2022 hat viel Zeit in Anspruch genommen, da die Serie einen echten Versuch unternommen hat, die Fähigkeit der Verfolger zu verbessern, einem anderen Auto zu folgen. Als Faktoren, die dies in der Vergangenheit einschränkten, wurden der vom Frontflügel erzeugte "Outwash" sowie die verschiedenen Tricks mit den vorderen Bremskanälen angesehen.

Foto zur News: Wie die Formel-1-Teams trotz Verbot einen "Outwash"-Effekt erzeugen wollen

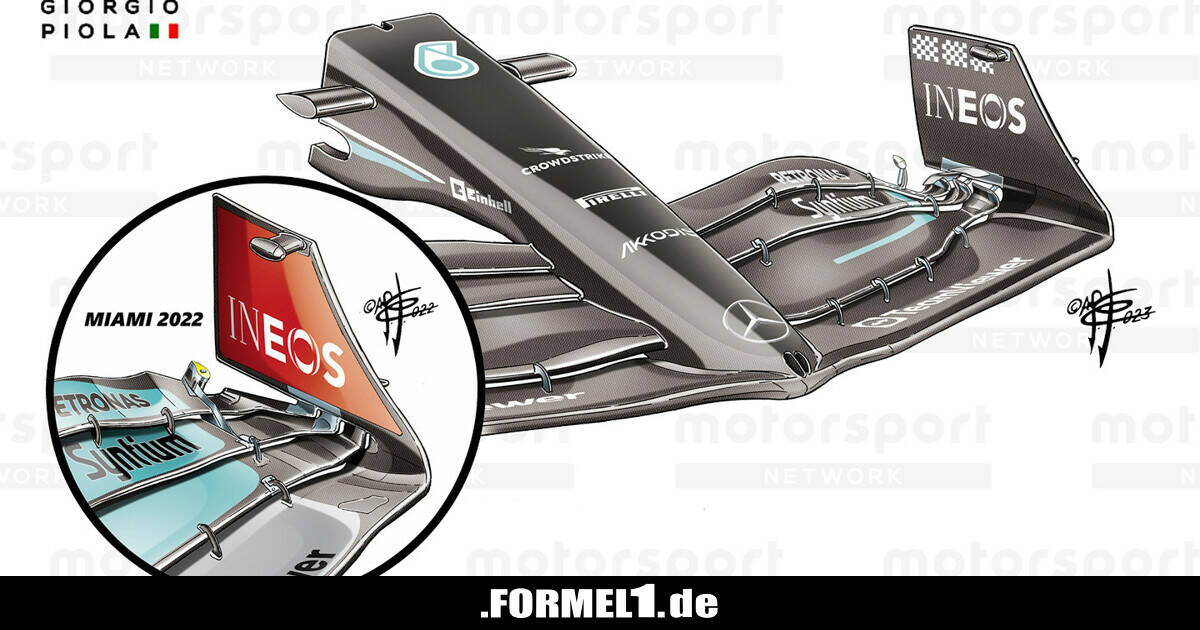

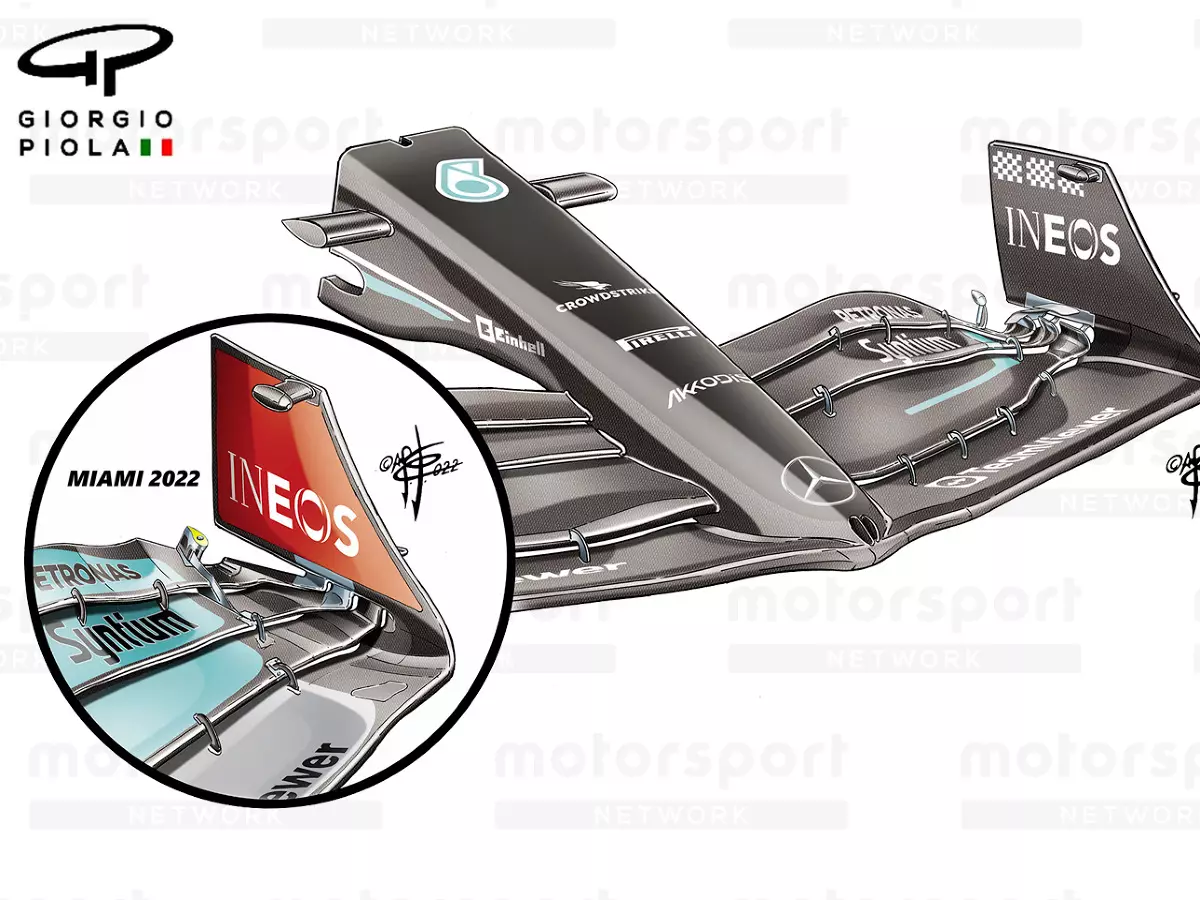

Mercedes hat die Technikregeln am Frontflügel für 2023 clever interpretiert Zoom Download

Aus diesem Grund haben die Formel-1-Chefs und die FIA große Anstrengungen unternommen, um sicherzustellen, dass das Reglement in diesen Bereichen ziemlich robust ist.

Eine sanfte Einführung dieser Ideen wurde 2019 als Übergangsmaßnahme durchgeführt, wobei einige der komplexeren Oberflächengeometrien, Kaskaden und Flügelteile aus dem äußeren Teil des Frontflügels entfernt wurden. Und obwohl die Regeländerungen für 2022 einige Schritte weiter gingen, werden die Teams die Macht, die sie in diesen Bereichen hatten, einfach nicht aufgeben.

Mercedes bereits in Miami 2022 mit cleverer Idee

Außerdem ist die Absicht des Reglements, den Rennsport zu verbessern, zwar gut, aber die Teams sind nicht verpflichtet, sich daran zu halten. Stattdessen ist es ihre Aufgabe, die Leistung ihrer Autos zu steigern, ohne dabei die Grenzen des Reglements zu überschreiten.

Ein Beispiel dafür war die Einführung eines neuen Konzepts durch Mercedes beim Großen Preis von Miami 2022. Die Silberpfeile hatten sich das Reglement angeschaut und erkannt, dass es eine Möglichkeit gab, die hintere untere Hälfte der Frontflügelendplatte freizulegen, wenn man den Spitzenbereich des Frontflügels verformte.

Um dies zu erreichen, wurden die beiden oberen Flaps auf sich selbst zurückgewinkelt und schlossen viel weiter vorne an die Endplatte an, als in den Vorschriften vorgesehen war. Natürlich ist die Lösung im Vergleich zu den Konstruktionen vor 2022 vielleicht nicht so wirkungsvoll, aber es ist sicherlich etwas, das für die Teams wertvoll ist, wenn man damit einen größeren "Outwash"-Effekt erzeugen kann.

Das sind die Änderungen am W14-Frontflügel

Deshalb wird dieser Effekt immer noch angestrebt, auch wenn er durch die Regeländerungen abgeschwächt worden ist. Es ist daher nicht verwunderlich, dass Mercedes einen Weg gefunden hat, die von der FIA vorgenommenen Änderungen am diesjährigen Reglement zu umgehen, denn der W14 verfügt über ein ähnliches Konzept.

Die Flügelspitzen der Flaps sind nicht mehr auf sich selbst zurückgewinkelt, sondern bis auf ein paar schmale Metallklammern von der Endplatte abgetrennt. Dadurch kann der Spitzenbereich jedes Flaps, zu dem jetzt auch der vordere Flap gehört, mit einer präziseren aerodynamischen Absicht geformt werden, da von jeder dieser Flächen ein Strom von Wirbeln ausgeht.

Foto zur News: Wie die Formel-1-Teams trotz Verbot einen "Outwash"-Effekt erzeugen wollen

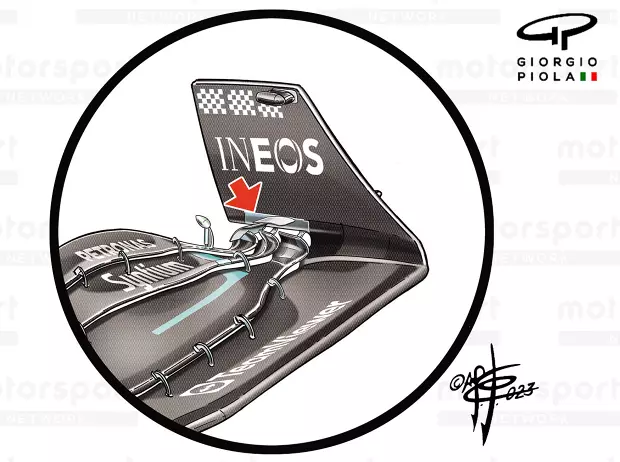

Der Frontflügel des Mercedes W14 für 2023 Zoom Download

Hinzu kommen zwei Flügelelemente, die ebenfalls aus der Endplatte entspringen und beide nach unten in Richtung der Flügelspitzen zeigen. Da die hintere mit dem hinteren Flap verbunden ist, werden sie zweifelsohne zusammenarbeiten, um die "Outwash"-Eigenschaften des Flügels zu verbessern.

Auch Haas und Red Bull loten Grauzonen aus

Mercedes ist in dieser Saison nicht das einzige Team, das Flügelteile im unteren hinteren Quadranten der Frontflügelendplatte einsetzt, denn sowohl Haas als auch Red Bull haben ihre eigenen Lösungen, die mehr Aufmerksamkeit verdienen.

Es ist auch erwähnenswert, dass sich die Flügelteile nicht nur in ihrem Aufbau, sondern auch in ihrer Ausrichtung unterscheiden, da sie auf die aerodynamischen Eigenschaften ihres Spitzenabschnitts und der Endplattenverbindung abgestimmt sein müssen.

Foto zur News: Wie die Formel-1-Teams trotz Verbot einen "Outwash"-Effekt erzeugen wollen

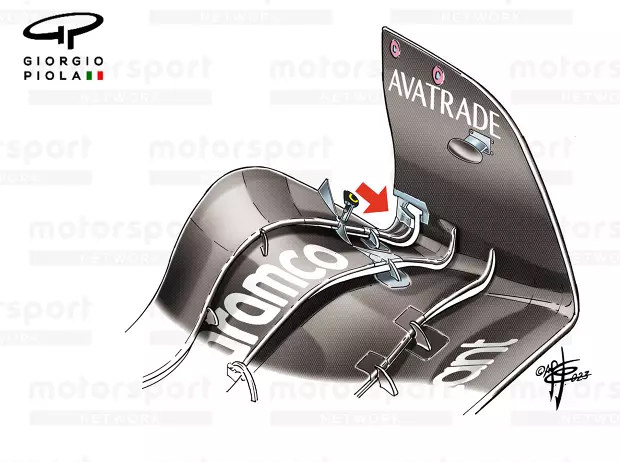

Der Frontflügel des Haas VF-23 für 2023 Zoom Download

Im Fall von Haas führte dies zu einer zweistufigen Flügelteil-Anordnung mit einem Schlitz in der Oberfläche, der mit dem Spalt in den Flaps darunter übereinstimmt. Zum Vergleich mit Mercedes ist dieses Flügelelement am VF-23 ebenfalls nach oben geneigt, während es sich beim Red Bull RB19 um ein einzelnes Flügelteil handelt, das relativ neutral montiert ist.

Foto zur News: Wie die Formel-1-Teams trotz Verbot einen "Outwash"-Effekt erzeugen wollen

Der Frontflügel des Red Bull RB19 für 2023 Zoom Download

In all diesen Fällen kommt es darauf an, dass das Flügelelement mit dem Rest des Flügels zusammenarbeitet, sonst bringt es keine zusätzliche Leistung. Der Frontflügel von Aston Martin trägt die erwähnten Flügelelemente in der hinteren unteren Ecke nicht.

Aston Martin mit anderer interessanter Lösung

Allerdings ist beim AMR23 eine "Outwash"-Lösung im Spiel, die es wert ist, im gleichen Atemzug mit den anderen erwähnt zu werden. Im Fall von Aston Martin hat man sich auf die Verbindung zwischen dem obersten Flap und der Endplatte konzentriert, wobei der Flap im Verhältnis zur Endplatte schräg gestellt ist, wodurch mehrere Wirbelabweisungsflächen entstehen, an denen sich die Wirbel ausbreiten können.

Foto zur News: Wie die Formel-1-Teams trotz Verbot einen "Outwash"-Effekt erzeugen wollen

Der Frontflügel des Aston Martin AMR23 für 2023 Zoom Download

Damit der Flügel dennoch die erforderlichen Belastungstests zur Einhaltung der Vorschriften erfüllen kann, wurden auch in diesem Bereich Metallteile eingebaut. Sie erstrecken sich bis zum hinteren Teil des Flaps, wo ein weiterer kleiner Ausschnitt angebracht wurde.

Ironischerweise hat es den Anschein, als hätten die Änderungen am Reglement für 2023 ungewollt die Tür für wirksamere Lösungen in dieser Saison geöffnet. Das bedeutet, dass wir im Laufe der Saison mit weiteren Entwicklungen in diesem Bereich rechnen können, da die Teams versuchen werden, den "Outwash"-Effekt so weit wie möglich auszunutzen.
